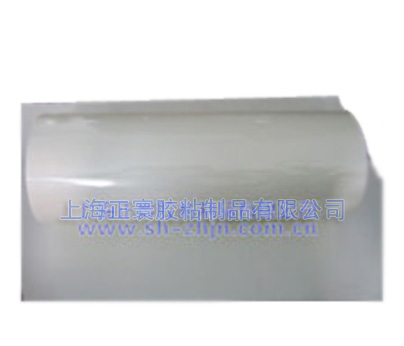

数码-电子耐热胶带

电子耐热胶带

热固化型纯胶(Adhesive Film)是以日本进口高耐热、高黏着力的环氧改性丙烯酸树脂黏胶所制成，厚度从0.012mm至0.075mm。在胶膜上下分别有一片离型膜保护，对于一般金属与PI等塑料膜具有优良的热贴合性质，并适用于一般的加工设备钻孔、冲制、裁切、焊锡等加工程序，可应用在软性印刷电路板的热压合、厚PI膜、SUS不锈钢板、FR4基板的黏结、软硬板及各种金属板的结合、或是各种组件的承载等，寿命长，耐候性佳，并具长期使用上的优势，是极佳的热固化型纯胶胶膜。由于是采用进口原料在国内高精度涂布，所以性价比特别高，在使用上完全可以替代日系同类进口产品！

具有下属特性:

・     优异的耐高温性(能耐260度锡焊加工)和耐低温性
・     卓越的尺寸稳定性和极低的吸水率特性
・     极佳的粘接强度,能适用2-Layer/3-Layer产品的热压贴合
・     优越的电气绝缘特性
・     各种厚度品种齐全,有超薄型10um品种供应

Bonding sheet is a kind of high performance epoxy-based adhesive which formulated for the requirement of anti-migration, weatherbility, flexibility, flammability, and heat resistance. Bonding sheet is especially designed to made a balance between the highest peel strength needs and easy-operating when laminating. It is an ideal adhesive material for PCB、FPC or similar application.

1、加工方法简单
滚筒层压和后固化的粘接简单易行.
Easy to Process by Roll Lamination plus Postcure.

2. 具有优异的耐湿性能
Excellent Moisture Resistance.

3. 最适合应用在聚酰亚胺薄膜基材和柔性印刷电路板的粘接.
Appropriate for Bonding Polyimide film Base FPC to Stiffener

4. 保存期限长
Long shelf Life

在5℃的冷藏室中，可保持产品质量6个月以上。	6 months: When storing in original carton at 5℃.
在常温下（温度5~20℃，湿度70%），可保持产品质量3个月	3months: When storing in original carton at 5℃.~20℃，H70%

包裝Availability

标准尺寸为每支100m长，250mm或500mm宽。另可依客户需求提供其它宽幅或整卷最长500m的产品，及切张服务。

Standard product per roll: 250mm or 500mm in width, 100m in length. We can also provide customized products.

试验项目

Test Item

单位

Unit

处理条件

Treatment conditions

滚筒层压方法

Roll lamination

热压方法

Press-bonding

粘接剂加热流动

Resin Flow

0.01(Max)

0.15(Max)

剥离强度

Peel strength

N/mm

2.3

2.4

药品浸泡处理后

After immersion in chemical

1.9

2.1

耐锡焊高温性能

Solder Heat Resistance

288℃/10sec.

合格

Pass

合格

Pass

耐水性试验后的剥离强度

Water Resistance Peel Strength

Kgf/cm

1.4

1.6

注意 Note

1. 粘接剂加热流动,剥离强度和耐锡焊高温性能是指50μm的聚酰亚胺薄膜与FPC(非铜面),用纯胶粘接时的数值.
Value of Resin Flow, Peel Strength and Solder Heat Resistance are those of Laminate using AD (40μm) as adhesive in press-bonding polyimide film (50μm) with unclad FPC.

2. 耐水性试验后的剥离强度是指在3% NaOH 溶液中, 40℃下150 秒钟浸泡处理后的FPC聚酰亚胺面和75μm聚酰亚胺薄膜面, 用纯胶粘接时的数值.
Value of Water Resistance Peel Strength is that of laminate using AD as adhesive in press-bonding polyimide film (75μm) with polyimide surface of FPC treated in solution of 3% NaOH at 40℃ for 150 sec.

3. 层压条件：橡胶滚筒表面温度：100℃, 层压速度：1m/min,
后固化条件：80℃2Hr＋160℃1Hr

4. 热压条件：　温度：160℃,时间：40分钟 ,成型压力：0.8kg/cm

Roll Lamination Method
Lamination Conditions Roll surface temperature    100℃
Lamination Speed      1M/min
Lamination Pressure    0.8kg/cm
Plus postcure (80℃/ 2hrs plus 160℃/1hr)
Press-Bonding Method: Press conditions (160℃ / 40min, 40kg/cm²)

使用说明Handing：

1、拉开第一面离型膜。
Remove the white color release paper
2、以110~140℃的温度滚压假贴在第一片被贴物上。
Placing the adhesive film on the first piece of adherend and apply some pressure with a robber at a temperature between 110~140℃.
3、剥开上方的离型纸。
Remove the PET film.
4、将第二片被贴物迭置并对准后，可以采用一次成型法或快压。一次成型法：对位复合后，普通层压机中以160~180℃(表温)、60分钟，压力25~50KG/CM²快压法：对位复合后，快压机中以160~180℃(表温)、2~3分钟，压力80~120KG/CM²Align the second adherend on the top of the adhesive film and apply a pressure of 25~50kgf/cm²at the temperature of 160℃ for 60 minutes
5、建议在压合后以160℃的温度熟成1小时以提高产品的信赖性。
Cue the adhesive at 160℃ for 1 hours to achieve the high reliability of adhesive

产品特性：高剥离强度，耐溶剂性，耐高温性

产品规格：250mm,500mm*100m
