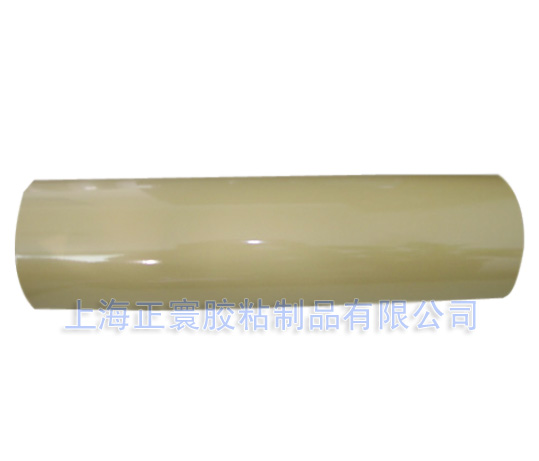

『 ZH-SBS35 』
（热固化型FPC补强双面胶带）
特点 应用
适用于FPC柔性线路板与补强板或放热板间的粘接，如：聚酰亚胺PI膜，铝板、SUS不锈钢板、FR4玻璃纤维环氧树脂层压板等，对FPC的PI面与PI补强片之间有更加优异的粘接强度。
・ 卓越的粘接强度、并保持优异的耐高温高湿性以及耐化学性；
・ 具有低温加工特性,加工方法简单；
・ 不含卤素成分,领先国内同行产品；
|
|
|
|
|
|
剥离薄膜PET 36μm
|
标准包装 |
|
|
储 存 |
1、在
2、在常温下（温度5~ |
热压条件
Condition of Heat Press 热压合条件
热转移覆被层压条件：橡胶热滚筒表面温度为
◇ setting temperature 压合温度：
◇ Pressure 压合压力：25~
◇ Time 压合时间：40~90min
◇
◇ Oven cure 烘烤 : Non 不需烘烤
Heat press
Heat press
Cushion paper
SUS board
PET
FPC(Cushion material)
Product ZH-SBS35
PI or FR4
PET
SUS board
Cushion paper
Heat press
Heat press
〈Quick Press 真空快压〉——快压机热压
◇ setting temperature 压合温度：
◇ Pressure 压合压力：
◇ Time 压合时间：预压 10 秒；成型 120秒
◇
◇ Oven cure 烘烤：
产品型号
ZH-SBS10
ZH-SBS15
ZH-SBS25
ZH-SBS35
产品特性
单位
制品厚度
um(±2um)
10
15
25
35
溢胶量
mm(出厂指标)
＜0.2
＜0.2
＜0.2
＜0.2
90°剥离强度
Kgf/cm
＞1.0
＞1.0
＞1.0
＞1.0
(出厂指标)
实际测试值
2.4~2.8
2.5~2.9
2.6~3.0
2.8~3.2
PI/Cu
实际测试值
2.5~2.9
2.6~3.0
2.8~3.2
3.1~3.5
PI/Al
实际测试值
2.1~2.5
2.2~2.6
2.4~2.8
2.5~2.9
PI/SUS
高温高湿后剥离强度
Kgf/cm
＞1.0
＞1.0
＞1.0
＞1.0
(出厂指标)
(85度85%RH24h后)
实际测试值
2.2~2.6
2.3~2.7
2.4~2.8
2.6~3.0
PI/Cu
耐化学性后剥离强度
Kgf/cm
＞0.8
＞0.8
＞0.8
＞0.8
(出厂指标)
(10%HCl及10%NaOH)
实际测试值
1.8~2.2
1.9~2.3
2.1~2.5
2.3~2.7
PI/Cu
焊锡耐热性
270~280℃PASS
270~280℃PASS
270~280℃PASS
270~280℃PASS
绝缘电阻
Ω
Rs 1×1012
Rs 1×1012
Rs 1×1012
Rs 1×1012
Rv 1×1014
Rv 1×1014
Rv 1×1014
Rv 1×1014
